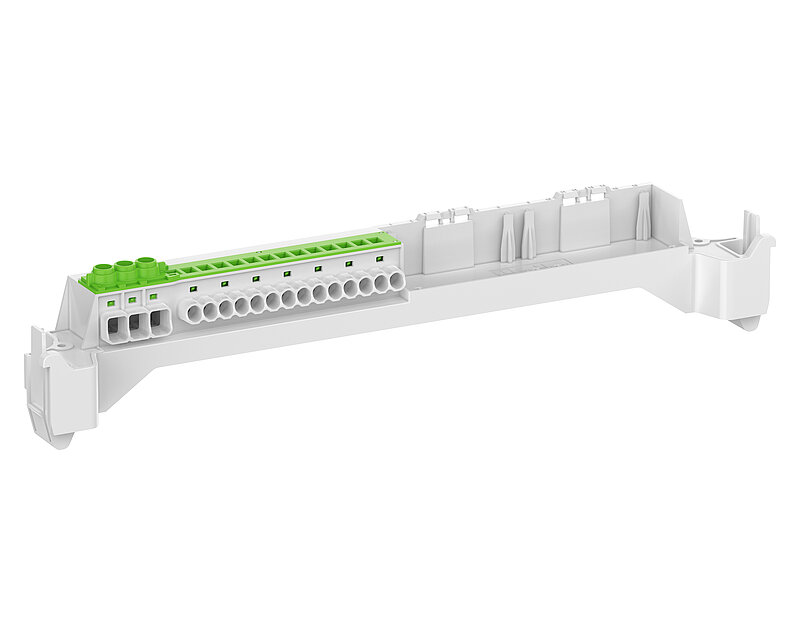

AK3 3/14 PE

  • Obj. čislo: 73385001
Upínacia lišta
dodanie cca 14 dní

AK3 3/14 PE

Prílohy na stiahnutie

  • Základný nosič s integrovanou PE upínacou lištou, na zabudovanie do malého rozvádzača AK od AK Air so 14 až 70 čiastkovými jednotkami ako prídavnými svorkami alebo v prípade potreby náhrady.
  • Základný nosník s PE upínacou lištou s 3 skrutkovými svorkami 2,5-16mm2 a 14 svorkami push-in 0,75-4mm2, vhodný na uchytenie modulov 2 N, na montáž do malých rozvádzačov AK 14/28/42/56.

Elektrické vlastnosti

  • Obmedzovacie prevádzkové napätie: 690 V.
  • Obmedzovací prúd: 76 A.
  • Počet pólov: 1.
  • Chránené proti dotyku: áno.
  • Pripojenie 1: Druh pripojenia: Skrutky.
  • Pripojenie 1: dĺžka odizolovania: 13 mm.
  • Pripojenie 1: svorkové miesta na pól: 3.
  • Pripojenie 1: Hodí sa pre vodiče CU: 1.
  • Pripojenie 1: Hodí sa pre vodiče AL: 0.
  • Pripojenie 1: Pripojiteľný prierez vodiča jemnodrôtový bez koncovej objímky (min): 2.5 mm2.
  • Pripojenie 1: Pripojiteľný prierez vodiča jemnodrôtový bez koncovej objímky (max): 16 mm2.
  • Pripojenie 1: Pripojiteľný prierez vodiča jemnodrôtový s koncovou objímkou (min): 2.5 mm2.
  • Pripojenie 1: Pripojiteľný prierez vodiča jemnodrôtový s koncovou objímkou (max): 16 mm2.
  • Pripojenie 1: Pripojiteľný prierez vodiča jednodrôtový (min): 2.5 mm2.
  • Pripojenie 1: Pripojiteľný prierez vodiča jednodrôtový (max): 16 mm2.
  • Pripojenie 1: Pripojiteľný prierez vodiča viacdrôtový (min): 2.5 mm2.
  • Pripojenie 1: Pripojiteľný prierez vodiča viacdrôtový (max): 16 mm2.
  • Pripojenie 2: Druh pripojenia: bezskrutkový.
  • Pripojenie 2: Dĺžka odizolovania: 12 mm.
  • Pripojenie 2: Svorkové miesta na pól: 14.
  • Pripojenie 2: Hodí sa pre vodiče CU: 1.
  • Pripojenie 2: Hodí sa pre vodiče AL: 0.
  • Pripojenie 2: Pripojiteľný prierez vodiča jemnodrôtový bez koncovej objímky (min): 0.75 mm2.
  • Pripojenie 2: Pripojiteľný prierez vodiča jemnodrôtový bez koncovej objímky (max): 4 mm2.
  • Pripojenie 2: Pripojiteľný prierez vodiča jemnodrôtový s koncovou objímkou (min): 0.75 mm2.
  • Pripojenie 2: Pripojiteľný prierez vodiča jemnodrôtový s koncovou objímkou (max): 2.5 mm2.
  • Pripojenie 2: Pripojiteľný prierez vodiča jednodrôtový (min): 0.75 mm2.
  • Pripojenie 2: Pripojiteľný prierez vodiča jednodrôtový (max): 4 mm2.

Materiálové vlastnosti

  • Priemyselná kvalita: áno.
